Blackmagic HyperDeck Studio 12G

Reproduza e grave arquivos UHD4K até 60p com Blackmagic HyperDeck Studio 12G. O deck baseado em arquivo, fornece uma interface familiar de jog/shuttle de VTRs tradicionais, mas em vez de fitas para gravar mídia, utiliza drives SSD. Registra em formatos QuickTime, ProRes ou Avid DNxHD não comprimidos, todos com amostragem de cores de até 4:2:2 em espaço de cores de 10 bits. Com dois slots SSD, você pode gravar quase infinitamente - à medida que um SSD fica cheio, a gravação continua automaticamente para no outro. O Studio 12G possui uma entrada 12G-SDI compatível com 3G, HD e SD-SDI, juntamente com uma entrada HDMI 2.0. Além disso, há quatro saídas SDI e uma saída HDMI 2.0 para monitoramento e conexão com outros equipamentos em seu estúdio. Todos os conectores SDI, mais ambas as portas HDMI, suportam UHD 4K (3840 x 2160) a até 60 fps.

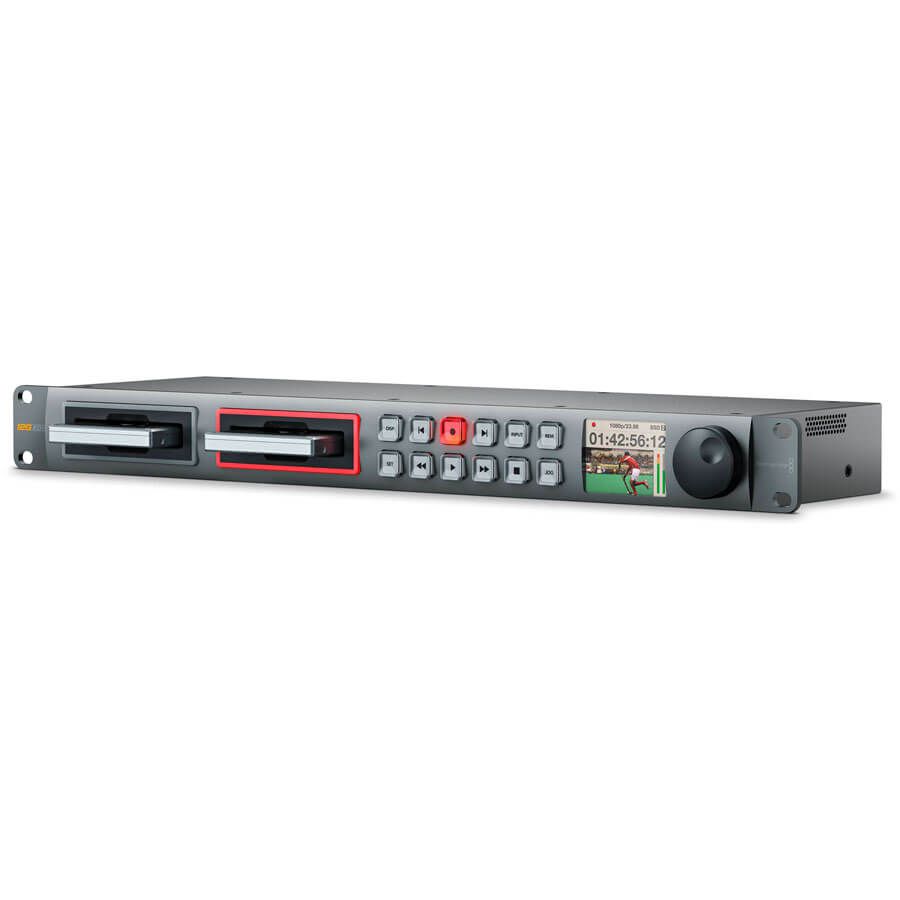

O Studio 12G está alojado em uma unidade de rackmount 1RU, com encaixes rackmount embutidos. Possui controle iluminado do botão do painel frontal e uma roda shuttle para escolha analógica. RS-422 é suportado para controle externo. Você também pode controlar o aparelho usando a porta USB ou sob ethernet através de conexão RJ-45. Um LCD integrado no painel frontal, permite monitorar o vídeo e exibir informações de código de tempo e transporte.

Características Técnicas
Conectividade
Entradas de Vídeo
1 x 12G-SDI (comutação SD/HD/3G/6G/12G; suporta link único 4:2:2, 10 bits)
1 x HDMI 2.0 (conector tipo A; suporta até UHD 4K a 60p; 10 bits, 4:2:2)

Saídas de Vídeo
2 x 12G-SDI (SD/HD/3G/6G/12G comutação; suporta 10 bits)
1 x 12G-SDI loop-through (SD/HD/3G/6G/12G comutação; suporta 10 bits)
Saída do monitor 1 x 12G-SDI (comutação SD/HD/3G/6G/12G; suporta 10 bits)
1 x HDMI 2.0 (conector tipo A; suporta até UHD 4K a 60p; 10 bits, 4:2:2)

Entrada de Áudio
SDI
16 canais incorporados em SD, HD e UHD em arquivos QuickTime
2 canais incorporados em HD em arquivos Avid DNxHD MXF

HDMI
8 canais incorporados em SD, HD e UHD em arquivos QuickTime
2 canais incorporados em HD em arquivos Avid DNxHD MXF

Saídas de Áudio
SDI
16 canais incorporados em SD, HD e UHD em arquivos QuickTime
2 canais incorporados em HD em arquivos Avid DNxHD MXF

HDMI
8 canais incorporados em SD, HD e UHD em arquivos QuickTime
2 canais incorporados em HD em arquivos Avid DNxHD MXF

Entrada Sync
1 x Blackburst ou tri-level sync (BNC)

Controle de Dispositivo
1 x Porta de controle de deck RS-422 em DB9 feminino (protocolo Sony)

Ethernet
1 x RJ-45 operação remota

Interface de Computador
1 x mini-USB 2.0 for software updates and HyperDeck Utility software control

Interface SSD
2 x 2.5" SATA 6 Gb/s

Padrões
Resoluções Suportadas
SD
625/25 PAL and 525/29.97 NTSC
480p60 e 576p50 (via HDMI somente)

HD
1280 x 720p: 50, 59.94, 60, 1920 x 1080i: 50, 59.94, 60
1920 x 1080PsF: 23.98, 24
1920 x 1080p: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

4K
3840 x 2160p: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Conformidade SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M

Suporte a Metadados SDI
HD RP188 e legenda fechada (CEA-708)

Amostragem de Vídeo
4:2:2

Profundidade de Cor
10-bit

Espaço de Cores
REC 601, REC 709

Amostragem de Áudio
Padrão de televisão de 24 bits, 48 kHz

Suporte a Várias Taxas
Comutação de SDI e HDMI entre SD, HD e Ultra HD
O SDI alterna entre 270 Mb/s de definição padrão SDI, 1.5G-SDI HD, 3G-SDI, 6G-SDI e 12G-SDI

Proteção de Cópia
A entrada HDMI é incapaz de capturar a partir de fontes HDMI protegidas por cópia

Codecs Suportados
Codecs Suportados
QuickTime não comprimido
Apple ProRes 422 QuickTime
Apple ProRes 422 (LT)
Apple ProRes 422 (Proxy)
Avid DNxHD QuickTime (até 1080i60)
Avid DNxHD MXF até (até 1080i60)

Requerimentos de Sistema
Sistema Operacional
OS X 10.9 (Mavericks), 10.10 (Yosemite), ou maior
Windows: 7 ou 8

Geral
Display
LCD integrado para monitoramento de vídeo, áudio e timecode e configurações do menu

Interface de Usuário
12 botões e roda shuffle para controle local

Tamanho de Rack
1RU

Fonte de Alimentação
1 x fonte de alimentação ca internacional incorporada com entrada IEC C14
110 a 240 VAC, 50 a 60 Hz

Temperatura de Operação
5 to 40°C

Temperatura de Armazenamento
20 to 45°C

Umidade Relativa
0 a 90% não condensação

Dimensões
48.3 x 4.4 x 17 cm

Peso
Não especificado
