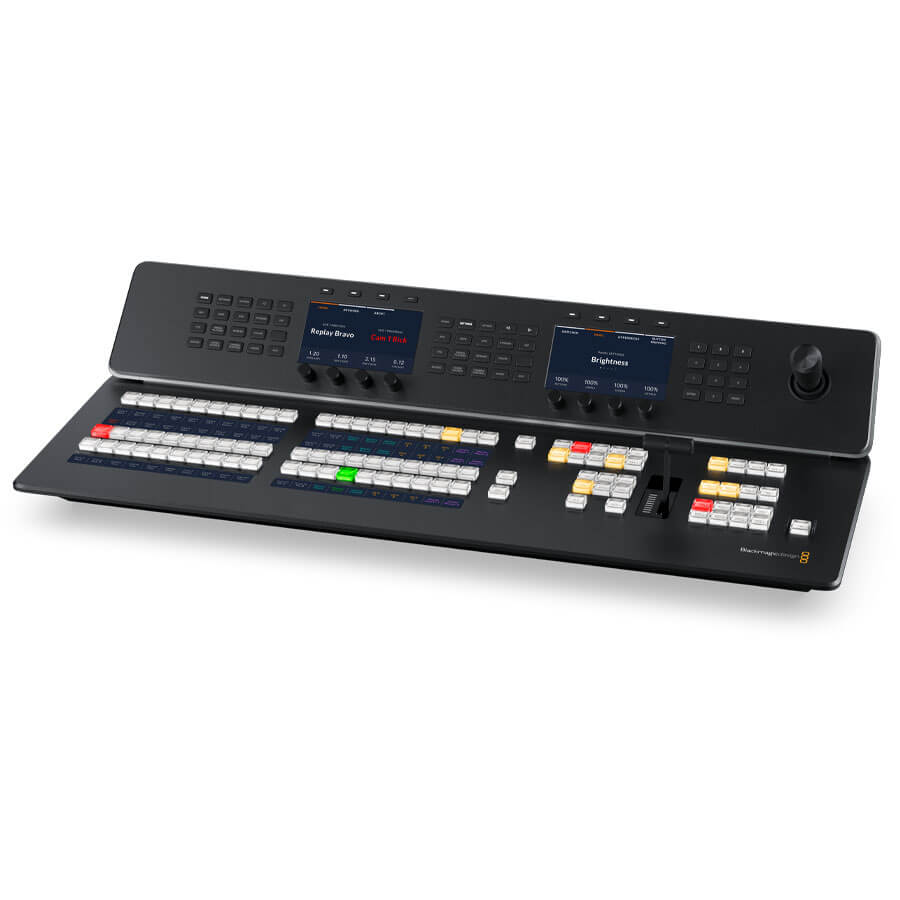

Blackmagic ATEM 1 M/E Advanced Panel 20

O Blackmagic Design ATEM 1 M/E Advanced Panel 20, eleva o fluxo de trabalho de corte e comutação ao vivo a um nível de desempenho industrial broadcast. Projetado para operar em perfeita harmonia com toda a linha de swithers Blackmagic ATEM (como as séries ATEM Constellation, ATEM Production Studio e ATEM Mini/Extreme), este painel de hardware compacto traz controle físico direto, eliminando a dependência do mouse e teclado em momentos críticos de transmissão.

Construído com estrutura ergonômica sob medida para racks padrão de equipamentos, o ATEM 1 M/E Advanced Panel 20 conta com 20 botões diretos de seleção de fonte com telas LCD integradas para rotulagem dinâmica e personalizável de nomes e cores. O painel inclui duas telas LCD independentes de controle de sistema com botões multifunção para navegação ágil em menus de chaveamento, 4 Upstream Keyers, 4 Downstream Keyers e controle de até 4 linhas M/E em switchers maiores. Equipado com joystick dinâmico de 3 eixos, alavanca T-Bar de alta precisão e fonte de alimentação interna dupla para redundância total, é a escolha essencial para transmissões externas e estúdios de qualquer porte.

Destaques Tecnológicos e Benefícios do Produto
20 Botões de Entrada Direta com LCDs Rótulo Dinâmicos: Identificação instantânea de fontes com personalização de nomes e cores RGB retroiluminadas, totalizando até 40 seleções via botão Shift.
Duas Telas LCD de Controle de Sistema Independentes: Ajuste parâmetros de transição, chroma key, geradores de cor e configurações sem necessidade de navegar em menus complexos no computador.
Joystick Dinâmico de 3 Eixos para DVE e Efeitos Visuais: Controle intuitivo de posicionamento (X, Y e Z), escala e rotação de efeitos Picture-in-Picture (PiP), máscaras e vinhetas personalizadas.
Alavanca T-Bar Ergonômica de Precisão Broadcast: Transições manuais fluidas e controle exato de dissolvências, wipes, DVEs e cortes em tempo real.
Switch Ethernet Gigabit Integrado de 4 Portas: Dispensa roteadores ou switches externos adicionais na bancada, permitindo encadear outros painéis, câmeras ou computadores de controle diretamente na unidade.
Alimentação AC Dupla e Redundante (2x 100-240V): Conexão para duas fontes de energia independentes, garantindo que a transmissão permaneça ativa caso uma das redes elétricas falhe.
Controle de Transições e Keyers Dedicados: Acesso instantâneo com botões físicos para 4 Upstream Keyers, 4 Downstream Keyers, Preview Transition e o clássico Fade to Black (FTB) global de emergência.
Formato Compacto para Rack e Unidades Móveis (Fly-Away Kits): Design robusto que se encaixa perfeitamente em mesas técnicas de caminhões de transmissão (OB Vans) e estruturas móveis.

A Escolha Certa para Cada Aplicação Audiovisual
Canais de Televisão e Transmissões Esportivas Ao Vivo: Altíssima velocidade para comutar múltiplos ângulos de câmera no ar, aplicar vinhetas e acionar overlays gráficos em tempo real com resposta tátil instantânea.
Produtoras de Vídeo, Cinema e Eventos Corporativos: Simplifique operações complexas multicâmera e garanta máxima confiabilidade em congressos, lançamentos de produtos e premiações.
Entusiastas de Câmeras PTZ e Estúdios Robóticos: Opere o switcher em perfeita sintonia com sistemas robóticos IP, acionando macros pré-gravadas e comandos DVE com o joystick integrado.
Agências de Casamento e Produtoras Sociais: Eleve o nível das transmissões ao vivo de cerimônias com transições T-Bar suaves, quadros divididos em tempo real e visual limpo e profissional.
Influenciadores Digitais, Podcasters e Criadores de Conteúdo: Abandone o corte via software por clique de mouse e comute suas câmeras, telas de PC e mídias no ar com precisão broadcast sem atrasos.
Fotógrafos e Profissionais de Imagem em Transição para Vídeo: Controle intuitivo e padronizado com feedback luminoso em cores para saber exatamente qual fonte está no ar (Program) ou em espera (Preview).

Perguntas Frequentes (FAQ) - Blackmagic ATEM 1 M/E Advanced Panel 20
1. O ATEM 1 M/E Advanced Panel 20 é compatível com quais modelos de switcher da Blackmagic?
Videopro
Ele é compatível com praticamente toda a linha de switchers ATEM da Blackmagic Design. Isso inclui desde os compactos ATEM Mini, ATEM Mini Pro, Extreme e ATEM SDI, até as potentes centrais de produção broadcast como o ATEM Television Studio, ATEM Production Studio 4K e a linha flagship ATEM Constellation HD/4K/8K.

2. Qual é a vantagem de ter um switch Ethernet de 4 portas integrado no painel?
O switch Ethernet interno de 4 portas (10/100/1000 BASE-T) elimina a necessidade de instalar um roteador ou switch de rede adicional no seu rack de transmissão. Você pode conectar o painel diretamente ao switcher ATEM, conectar um computador para o ATEM Software Control, uma câmera IP ou outro painel adicional usando apenas as portas traseiras.

3. Para que serve o joystick de 3 eixos presente no painel de controle?
O joystick de 3 eixos é projetado para o controle preciso em tempo real de efeitos de vídeo digital (DVE) e padrões de transição. Ele permite posicionar janelas de Picture-in-Picture (Eixo X e Y) e ajustar a escala/zoom da imagem no ar (Eixo Z ao girar o joystick), além de posicionar padrões de transição Wipe e criar animações customizadas.

4. Como funciona o sistema de alimentação redundante e por que ele é importante?
O ATEM 1 M/E Advanced Panel 20 possui duas entradas de energia AC internas independentes. Você pode ligar o painel em duas fontes elétricas distintas (por exemplo, na rede principal e em um no-break/UPS). Se uma das linhas de energia falhar durante um evento ao vivo, o painel continua operando sem qualquer interrupção.

5. Posso executar e gravar Macros diretamente no painel físico?
Sim. O painel possui botões e menus dedicados para acionamento e gerenciamento de Macros. Você pode gravar sequências complexas de comandos (como transições combinadas, inserção de chroma key, alteração de áudio e posicionamento de vinhetas) e dispará-las com o pressionar de um único botão no painel físico.

Características Técnicas
Controles
20 x Teclas Programáveis com Display Integrado

Display
2 x LCD Colorido (Retroiluminado)

Compatibilidade de SO
Windows 10 a 11
macOS 11.1 a 12.0

Entradas / Saídas
USB E/S
1 x Entrada USB-C Fêmea (Atualizações de Software)

Rede E/S
4x Ethernet 10/100 Mbps

Energia E/S
2 x Entrada IEC-14

Energia
Fonte de Energia
Entrada AC

Potência de Entrada
100 a 240 VAC, 50 / 60 Hz

Consumo de Energia
75 W

Físico
Condições de Operação
0 a 40°C com até 95% de Umidade

Condições de Armazenamento
-20 a 60°C

Dimensões
72,1 x 31,8 x 14,2 cm

Peso
8,7 kg
